惠普M154/M180/M181/M254/M280/M281报错59.C0(如上图):
1、兼容或充粉的耗材导致齿轮组转动困难;

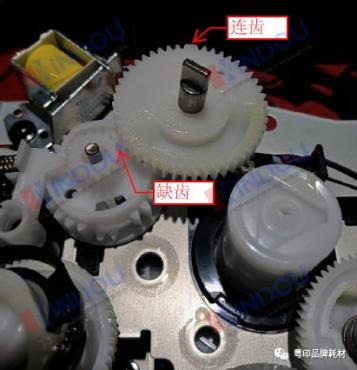

2、排除耗材原因后,最有可能的原因就是齿轮组上驱动显影离合的齿轮错位导致。如下左图,两个齿轮缺齿和连齿的位置错开。正确的位置如下右图所示,两个齿轮的缺齿和连齿的位置互相吻
3、齿轮组的拆下比较容易,依次拆下右侧盖,电源板,齿轮组上的风扇,线槽,硒鼓驱动马达(上部中间位置),拆下齿轮组的固定螺丝,即可拆下齿轮组。
齿轮组:(齿轮组不是可维修更换或调整的备件,此处仅供感兴趣的工程师进一步了解)
采用水平成像方式的彩色激光打印机的齿轮组结构基本一致,因为其有很多联动装置,从而使其的拆卸非常复杂,尤其是安装,需要将以下三个联动装置正确固定到位。1、硒鼓芯片检测装置,2、硒鼓抽屉升降,3、显影滚轴/成像鼓驱动装置探出/缩回。以上三部分统一和硒鼓门一起联动,安装时要注意对应的连杆均处于正确滑轨中。

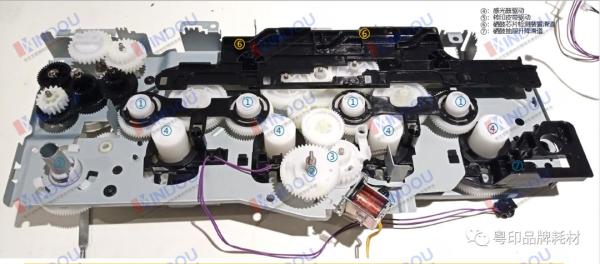

齿轮组安装技巧:将4个显影驱动轴(照片中标记为①卡到驱动齿轮上,即将其下压,然后轻轻转动,即可以卡住不再弹出),如上图所示状态。

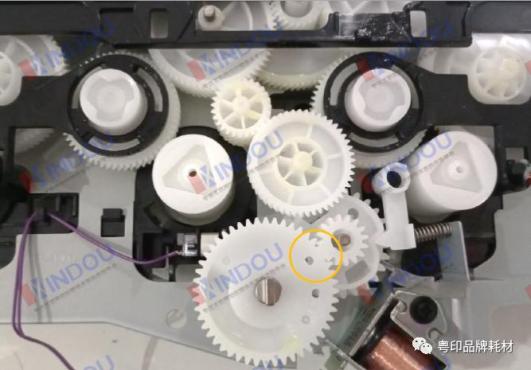

和齿轮组相关的常见故障:1、59.C0。此错误是显影离合动作不正常,通常是照片中②所示的硒鼓显影离合齿轮错位导致,注意照片中③处两个齿轮有缺口的位置正确对好即可;2、联动装置错位或卡住,导致硒鼓门无法打开、关闭或是硒鼓抽屉无法拉开。此时需要将前面所说的三个联动装置正确复位。
建议拆除前门
1、避免前门对安装齿轮组的干扰
2、处于硒鼓门关闭状态下,齿轮组更容易安装。

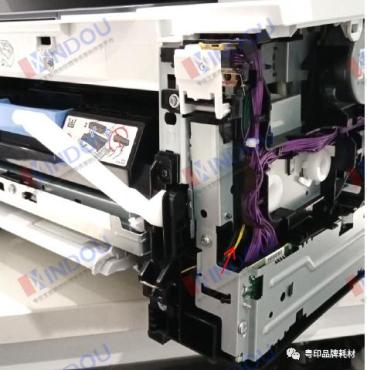

3、照片中箭头所指的黄色电缆非常紧,建议拆下上盖后,释放它。

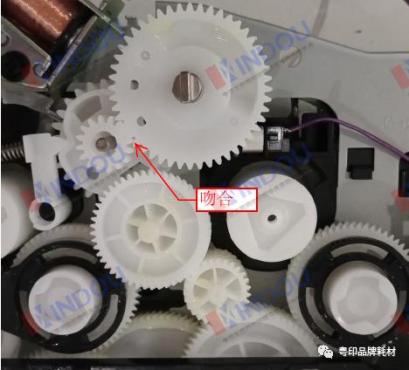

显影离合齿轮咬合细节:
1、缺齿的齿轮位置和另外一个连齿的位置相吻合。
2、对好齿轮后,将背面的塑料卡扣置于锁住状态,可以避免安装过程中齿轮再次错位。(注意:此时建议拆下转印皮带,否则安装时可能不容易卡入)。
